【詳細說明】

MTS-200/300防水傾斜開關 常閉

產品概述
傾斜開關是一個包含控制單元和探測頭的簡單系統，廣泛應用在加工行業，用以探測散裝物料的有無情況。
典型應用包括：料箱高低位警示、傳送槽堵塞檢測、槽物料深度控制、分級篩裝料狀態檢測等。例如，當分級篩正確裝料時，探測頭垂直為正常或狀態，過多的物料會托起探測頭，使之傾斜并發出警示。當傳送帶物料正常流動時，探測頭傾斜為正常狀態，若物料減少會使探測頭落下成垂直狀態而發出警示。
工作原理 MTS-200/300防水傾斜開關 常閉

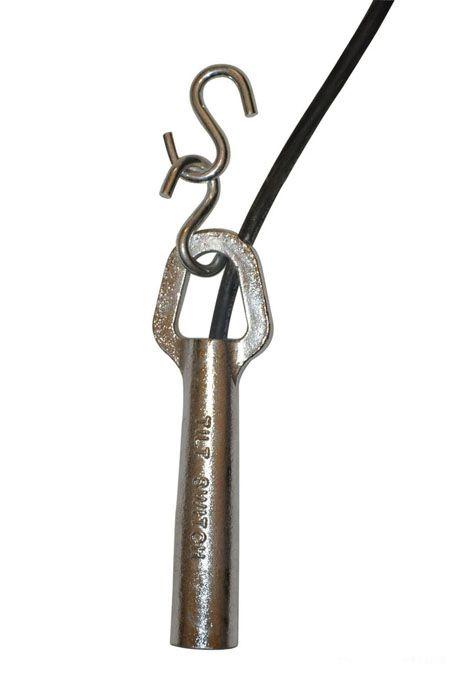

MTS-200/300傾斜開關探測頭具有堅固的鋼結構，密封、防水、防塵、防污，帶應力電纜。探測頭內的水銀開關以環氧樹脂封裝，能抵抗zui惡劣的環境條件。當探測頭垂直時，觸點閉合。當傾斜大約 15 度時，觸點打開。觸點zui大容量為 230 Vac，17 A。探測器帶 2.4 米長的 18 號氯丁橡膠護套雙線電纜，適合管道連接或單獨接線。
SCU-200 控制單元為探測頭提供的低壓電源，通過開關選擇探測頭傾斜或垂直為&lquo;&rquo;位置，在相反位置時發出警示。同時，還帶有 1－99秒的繼電器輸出延時，只有當探測頭位置持續變化時才能啟動警示，防止錯誤警示，保證了操作的可靠性。在外殼表面有指示 雙刀雙擲輸出繼電器&lquo;/警示&rquo;狀態的指示燈。該控制單元還具有失效保護，在繼電器失效或掉電時立即發出警示。
 安裝指南
探測器可以掛在孔眼上或掛在螺紋管道適配器掛鉤上（可選件）。電纜長度可以調節，因此不會影響
探測頭的傾斜。控制單元可以遠程安裝在任何地點。接線盒接線如圖。
掛鉤 MTS-20H, MTS-30H：
傾斜開關掛鉤可用于 MTS-200/300 探測頭，全鋼材料，并有螺紋可直接裝在 1/2&rquo;NPT 導管上。還可提供不銹鋼掛鉤和探測頭。
傳感器輔助電源：
SCU-200控制單元有一個傳感器輸入端，大大拓寬了其適用場合。TB2-1接線端為傳感器提供12 V直流電源，可以連接霍爾效應傳感器、接近傳感器等開放式集電極傳感器。這個特性可以廣泛用于各種應用場合，當傳感器探測到目標時，輸出一個可調的繼電器輸出。延時調節繼電器輸出延時功能：1～99 秒可調。用一個小螺絲刀將旋轉開關S2和S3上轉到適當的時間間隔。S2 調整是個位的秒數，S3 調整是十位秒數。如，將 S3  調整為 1，溜槽或轉接處堵塞探測器：輸送機皮帶跑偏探測器；翻車機缺料；用于皮帶和振動給料機缺料或無料探測。垂直懸掛的傾斜開關在受到外力作用，偏離垂直位置20度以上時，開關內部的觸點動作，常閉觸頭斷開。當外力撤消后，傾斜開關回復垂直狀態，觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷設備的工作情況，以便及時采取措施，保護設備。，S2 為 4，的時間間隔為 14 秒。
探測頭狀態開關
當探測頭狀態開關打到 A 位置：探測頭傾斜時，繼電器通，綠燈&lquo;SAFE&rquo;亮。當探測頭狀態開關打到 A 位置：探測頭垂直時，繼電器通，綠燈&lquo;SAFE&rquo;亮。
標準探測頭連接
所有的傾斜開關探測頭都應連接到TB2-2和 TB2-3 的接線端。
可選傳感器連接
傳感器電源 TB2-1，傾斜開關概述：傾斜開關是一種結構簡單、使用方便、安全可靠的料流、料位檢測器。其體積小、安裝容易，堅固且抗腐蝕。傾斜開關用途：溜槽或轉接處堵塞探測器：輸送機皮帶跑偏探測器：翻車機缺料探頭；用干皮帶和振動給料機缺料或無料探測。垂直懸掛的傾斜開關在受到外力作用。偏離垂直位置四度以上時，開關內部的觸點動作，常閉觸頭斷開。當外力撤消后．傾斜開關回復垂直狀態．觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷設備的工作情況．以便及時來取措施．保護設備。，傳感器信號 TB2-2，
傳感器接地 TB2-3。
產品參數&miot;SCU-200控制單元
輸入功率…………115 Vac&plun;10，50/60Hz
可選230 Vac, 12/24 Vc
探測頭信號電壓…&plun;12Vc(10kΩ上拉至 12 Vc)
輔助傳感器
電源……………….+12 Vc @ 17 mA max.
繼電器輸出…….…PT Form C繼電器，
額定 5 A @ 250Vac 電阻負載
繼電器狀態………開關選擇
繼電器狀態燈……2 個可替換燈，28 Vac
接線………………螺絲接線端，14 AWG max.
外殼………………NEMA 12, 152 x 102 x 76 mm

FTS-V06C-180S傾斜開關不銹鋼外殼采用美國技術生產是一種結構簡單、使用方便、可靠的料流、料位。其體積小、安裝容易，堅固且抗腐蝕。用途：溜槽或轉接處堵塞探測器；輸送機皮帶跑偏探測器；翻車機卸料；用于皮帶和振動給料機缺料或無料探測。采用歐洲進口角度開關。

工作原理
