產品型號：JCDH-Ⅱ
JCDH-Ⅱ型智能打滑檢測器用于對膠帶輸送機在運行過程中對帶速的檢測，在嚴重失速的情況下發出報警信號，防止膠帶與滾筒之間嚴重打滑造成事故。該檢測器可廣泛用于電力、冶金、礦山、碼頭、化工、建材等行業。
工作原理
速度檢測器水平安裝在上行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤，在脈沖盤旋轉時傳感器的磁感應信號輸入到控制電路中去，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，經放大，打滑檢測器安裝使用與接線安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。打滑開關當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。打滑開關使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。打滑開關由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當的調整以切實適合正常工作狀態。比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。，熱后進行計數。算計數值與預置數比較，打滑開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置，當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。無運動郵件、無磨損、安全壽命長、一體化結構，集中的控制裝置，設定或安裝在惡劣環境中使用。打滑開關工作原理：打滑開關工作原理是比較所采集的脈沖信號值是否小于設置值，開關正常工作必須在誒檢測的轉動輪上提供一個采集脈沖信號的感應電。，判斷膠帶的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
JCDH-Ⅱ型智能打滑檢測器結構特性

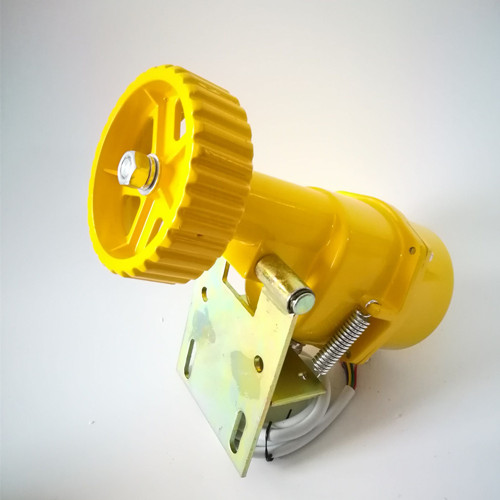

本機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鐵制造，表面銑槽有耐磨打滑作用，殼體采用鋁鑄造，聯接處配有密封圈，即使本機減輕重量與較好防水性能。本機內開關采用常閉型，若帶速低于正常速度80%即可跳閘或停機。
使用安裝
本機應避免在起動和停止過程中投入使用，安裝位置應選在膠帶運行平穩出。
JCDH-Ⅱ型智能打滑檢測器相關型號
GH-DH-3、DH-IIII320A
DH02E-1-W、XLDH-F-II
DHJY-II、KBJ-220Y
技術參數
使用環境條件
溫度環境：-30℃-+75℃；
相對濕度：不大于80%；
主要技術參數
工作電壓：AC220V±10% AC24V
測速范圍：0。5m/s-5.0m/s
開關形式：常閉型、常開型
，打滑開關控測指示器：當速度范圍在設定范圍內時，繼電器輸出，led發亮有助與檢測傳感器或檢查連接故障。由點亮變熄滅的位置，在順時針方向旋轉電位器1圖（打滑率）即可。此電位器位置為脈沖信號設置值，當天關采集到脈沖信號值低于該設置值后，打滑開關輸出開關信號報警。可根據實際使用要求增加打滑率圈數以達到檢測重度打滑狀誠。傳真：0537-2228358
