技術參數

工作電壓：220VAC±15% 負載電流：≤5A

絕緣電阻：＞500MΩ 輸出信號：開關量信號

環境溫度：─20℃~+60℃ 環境濕度：＜90%

重 量：2.4Kg 防護等級：IP66

復位方式：自動復位 響應時間：＜2mS

控制觸點容量：220V/5A 動作力：50±10N

工作原理

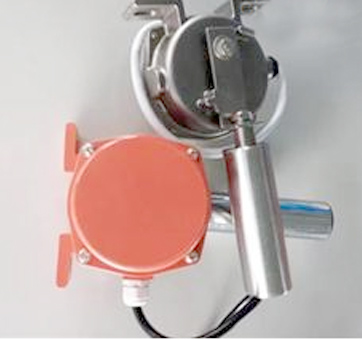

JPNS－II 型非接觸式跑偏開關安裝在提升機上下位置的兩側壁板上，成對安裝。安裝時需特別注意擋輪距離膠帶控制在安全跑偏范圍以外（距離可調整，由用戶自定，一般以工藝文件中允許的合理跑偏范圍為依據） 。

當發生跑偏時膠帶向外位移，摩擦到擋輪，擋輪傳輸?shù)秸{(diào)節杠，由調節杠帶動傳感器，使傳感器發出報警信號。

安裝說明

1、PNS－II 型無觸點跑偏開關底座兩邊各有Ф13mm 孔，在皮帶機支架上鉆Ф12mm 孔，用 M10×40mm螺絲緊固跑偏開關。如果選用安裝支架，請將安裝支架焊接固定在皮帶機支架上，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃?xì)?、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，如安裝示意圖所示。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為 120~160mm（皮帶帶寬 10%，詳見安裝示意圖） 。

3、接線時每個跑偏開關可選裝接線盒，方便接線。要注意火線 L、零線 N、信號線（詳見電氣接線圖） 。

4、安裝距離：建議每 50米安裝一對(兩臺)跑偏開關。

注意事項

1、跑偏開關擋輪與皮帶保持垂直。

2、建議跑偏開關擋輪與皮帶邊緣距離保持 120~160mm。

3、跑偏開關底座固定牢固。

5、裝檢測片，H1≥20mm 并用螺母固定；

6、安裝旋轉探測儀，調整 H2≤8mm。

有些機器的被傳動軸較長，伸出端蓋以外，針對此類情況只需將檢測片制作成匝形固定在軸頭上即可(請注意檢測片的平面與旋轉探測儀的探頭平面保持平行。如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃?xì)?、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，請?zhí)貏e注意 H1的距離)。

電氣接線：旋轉探測儀和中間繼電器串聯使用

檢測片：材料 Q235鐵片，葉片數量為一片（2 葉） ，檢測片尺寸 100×12×2mm。

注意事項

l、嚴禁未接中間繼電器直接串接電源，如因直接串接電源造成本產品損壞屬“人為損壞” ，1．應用時的注意事項 聲光報警器固定式安裝一經就位，其位置就不易更改，具體應用時應考慮以下幾點。 (1)弄清所要監測的裝置有哪些可能泄漏點，分析它們的泄漏壓力、方向等因素，并畫出探頭位置分布圖，根據泄漏的嚴重程度分成Ⅰ、Ⅱ、Ⅲ三種等級。 (2)根據所在場所的氣流方向、風向等具體因素，判斷當發生大量泄漏時，有毒氣體的泄漏方向。 (3)根據泄漏氣體的密度(大于或小于空氣)，結合空氣流動趨勢，綜合成泄漏的立體流動趨勢圖，并在其流動的下游位置作出初始設點方案。 (4)研究泄漏點的泄漏狀態是微漏還是噴射狀。如果是微漏，則設點的位置就要靠近泄漏點一些。如果是噴射狀泄漏，則要稍遠離泄漏點。綜合這些狀況，擬定出最終設點方案。這樣，需要購置的數量和品種即可估算出來。 (5)對于存在較大有毒氣體泄漏的場所，根據有關規定每相距10—20m應設一個檢測點。對于無人值班的小型且不連續運轉的泵房，需要注意發生有毒氣體泄漏的可能性，一般應在下風口安裝一臺檢測器。 (6)對于有氫氣泄漏的場所，應將檢測器安裝在泄漏點上方平面。 (7)對于氣體密度大于空氣的介質，應將檢測器安裝在低于泄漏點的下方平面上，并注意周圍環境特點。對于容易積聚有毒氣體的場所應特別注意安全監測點的設定。 (8)對于開放式有毒氣體擴散逸出環境，如果缺乏良好的通風條件，也很容易使某個部位的空氣中的有毒氣體含量接近或達到爆炸下限濃度，這些都是不可忽視的安全監測點。 根據現場事故的分析結果，其中一半以上是由不正確的安裝和校驗造成的。因此，有必要介紹正確的安裝和校驗的注意事項以減少故障。，不在免費保修范圍內。

2、如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意 H1的距離。

3、H2的最佳安裝距離在 4mm 左右，防止外部原因造成 H2變動。

4、露天安裝旋轉探測儀盡可能安裝防雨罩，安裝方法編輯 聲光報警器由探測器與報警控制主機構成，廣泛應用于石油、燃?xì)狻⒒ぁ⒂蛶斓却嬖谟卸練怏w的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。，可延長本產品使用壽命。

5、安裝產品時，確保檢測片的水平面與產品探頭水平面平行。探頭不宜過于靠近檢測片中心或邊緣，確保旋轉探測儀能夠可靠的接收到檢測信號即可。

6、若產品需要橫向安裝，檢測片需要折彎。檢測片的寬度在 10mm 左右，厚度至少 2mm，且折彎部分的長度要可以覆蓋檢測探頭。

選配件說明

標配：Φ6 雙頭螺桿、并帽螺絲（RD-III 和 11801 配件） 、檢測片、安裝支架。

選配：繼電器，阻容吸收器
